鉛釬料的高熔點、差潤濕性給 SMT 傳統的焊接工藝帶來了很大沖擊，并且對焊點質量也產生了很大的影響。為了防止氧化，改善釬料與焊盤、元件引腳之間的潤濕性，提高產品合格率，目前在電子組裝中普遍采用氮氣保護。

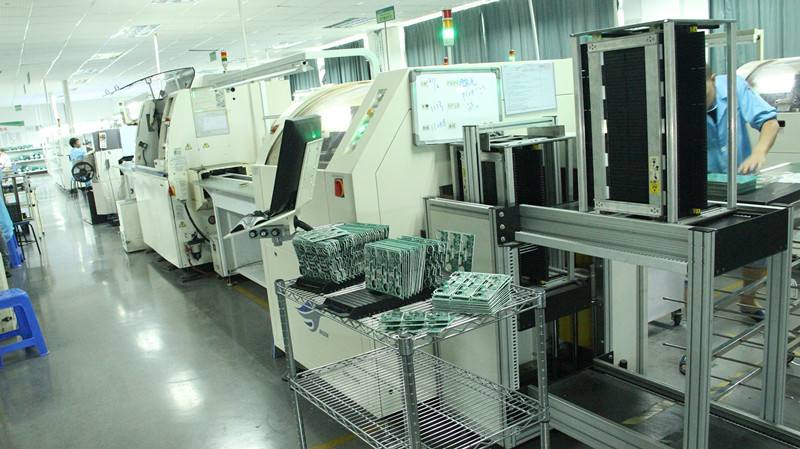

氮氣保護電子組裝中的應用
氮氣對缺陷率的影響
氮氣保護可以降低焊接缺陷率(一般為50%~60%)，特別是減少橋連從而提高成品率，節省返修成本，但并不是絕對的減少焊接缺陷，其與PCB表面涂層有關。
研究人員使用無VOC焊劑、HASL和OSP兩種表面材料的PCB進行試驗，結果發現：1)對于HASL涂層材料，焊接缺陷主要為橋連且與氮氣濃度沒有直接的關系;PCB的填充性也不好，而當對焊劑的涂敷量增加15%，即從450 μg/in 2 增加到525 μg/in 2 ，PCB的填充性變好，即焊劑對填充性影響大于焊接氣氛。2)對于OSP涂層材料，當?shù)獨鉂舛冉档偷?9%時，缺陷率增加了一倍，從1040 dpm增加到2079 dopm，當?shù)獨鉂舛冉档偷?7%時，缺陷增加到2772 dpm，原因可能是其工藝窗口比較窄，可焊性不好。
值得注意的是：對于ENIG涂層材料，焊劑對可焊性影響不是很突出，而是氮氣環境中顯示出更好的可焊性，即在波峰焊中采用氮氣保護要比焊劑效果好。
氮氣使用的必要性
盡管焊膏中焊劑的化學性能在不斷改善，潤濕性改善方面也不能起決定性作用，但惰性氣體保護仍然被應用于再流焊工藝中。元件的濕度敏感等級限制、產品的高質量和可靠性的要求、無鉛焊接工藝都要求使用氮氣。另外考慮到有時需要使用低固體、低活性、免清洗、低殘留焊膏，也常常需要氮氣保護。除非使用熔點較低(與有鉛合金相當)的合金釬料，且耐氧化性也與有鉛合金相當，或者當設備溫度爬升能力很好，能使用 170℃(與有鉛合金相當)以下的預熱溫度。
氮氣對焊點組織的影響
對擴展試樣切片后進行分析，空氣中與氮氣下焊點組織如圖 9 所示，可以看出在氮氣下焊點內氣孔小、數量少，且結晶顆粒細小。氮氣保護下，無鉛釬料潤濕力增大，潤濕時間減小。大的潤濕力和短的潤濕時間反映更好的潤濕性，相同的釬料量覆蓋面就大而薄，減少焊劑卷入的機會，從而導致低的空洞率。氮氣保護下之所以晶粒細化，主要原因是再流焊爐內再流區與冷卻區之間的氮氣風刀噴出的低溫氮氣，致使裸露焊點快速冷卻，從而使晶粒細密。
