電子組裝行業表面貼裝過程主要包括三個基本環節：涂布焊膏、貼片以及焊接，下面我們重點前二個基本環節。在SMT行業加工過程中，企業通常采用全自動印刷機進行印刷的(即涂布焊膏)，當印制電路板進入印刷機被涂布焊膏之前，需先固定于印刷機內，印刷機固定印制電路板方式通常有二種：第一種是傳送導軌并定位;第二種是傳送導軌下方采用真空吸附固定并定位。
北京電子組裝行業工藝
對于較薄且易斷的印制電路板而言，若在第一種固定印制電路板方式的印刷機中被涂布焊膏，我們會看到印制電路板放入印刷機的傳送導軌上進入到適當位置后，兩傳送導軌會相向夾緊印制電路板，這會引起印制電路板中間部分輕輕凸起。一方面這個夾持力易使印制電路板斷裂;另一方面，由于印制電路板中部凸起，使印制電路板整個需涂布面不平。這樣會影響到焊膏的涂布質量。
若放在第二種固定印制電路板方式的印刷機中被涂布焊膏，就可避免上述情況，因為這種固定印制電路板方式時，傳送導軌是不相向運動，那幺不會對印制電路板兩邊施加一相向的力，印制電路板中部也就不會凸起，這種印刷機是靠傳送導軌下方的真空吸附裝置將印制電路板吸附于傳送導軌上，印制電路板不會因受到夾緊的外力而折斷。
另外，我們會看到印制電路板中間底部是懸空的。為了保證薄型的印制電路板在涂布時，板面平整不彎曲，我們在實際操作時會在真空吸附裝置上增加一自制平臺以支撐印制電路板。該平臺的面積可與印制電路板相匹配，這樣就避免了因印制電路板面不平而影響涂布的質量的問題。
為了保證成品率及產品質量，采用上述第二種具有真空吸附固定功能的印刷進行生產。 涂布焊膏之后，就進入到貼片環節。同樣印制電路板進入貼片機進行貼片之前，首先需固定于貼片機內。

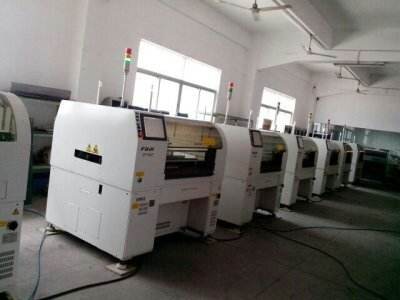

貼片機夾持固定印制電路板的方式通常也有兩種，第一種為貼片平臺上傳送導軌相向運動夾緊印制電路板。從而固定印制電路板并定位;第二種為傳送導軌上裝有壓緊條，當印制電路板在傳送導軌上前進到相應的位置時，導軌上的壓緊條則自動壓下，將印制電路板兩邊壓在導軌上固定并定位。
無論采用上述哪一種印制電路板固定方式，印制電路板中間底部均無支撐物，形成懸空，若對較薄且易斷裂的印制電路板在進行貼片時，隨著貼片平臺的運動及貼片關的動作，不能完全保證印制電路板面不彎曲。這會影響到貼片位置的準確性，另外第一種印制電路板方式對較薄且易斷的印制電路板來說，它使印制電路板兩邊受到一相向的夾緊力，易造成印制電路板中部凸起，若該印制電路板為拼板時，甚至會導致其拼接處斷裂。
為此，我們在實際操作中會采用將印制電路板固定在定制的托盤中，然后將托盤送入傳送導軌上，進入貼片機進行貼片，這樣印制電路板就不會直接受到導軌給予的外力而導致斷裂，而且托盤起到了對印制電路板的支撐作用，在貼片時，避免了因印制電路板無支撐物擊變形影響貼片位置的準確性的問題。
